編碼開關原理【圖】
文章出處：www.kpgfwp.cn
編輯：升威電子
發表時間：2017-05-11
編碼開關是旋轉編碼器的一種很多設計師們把它應用在很多儀器和設備中,將編碼開關做為輸入裝置。
編碼開關原理是什么?

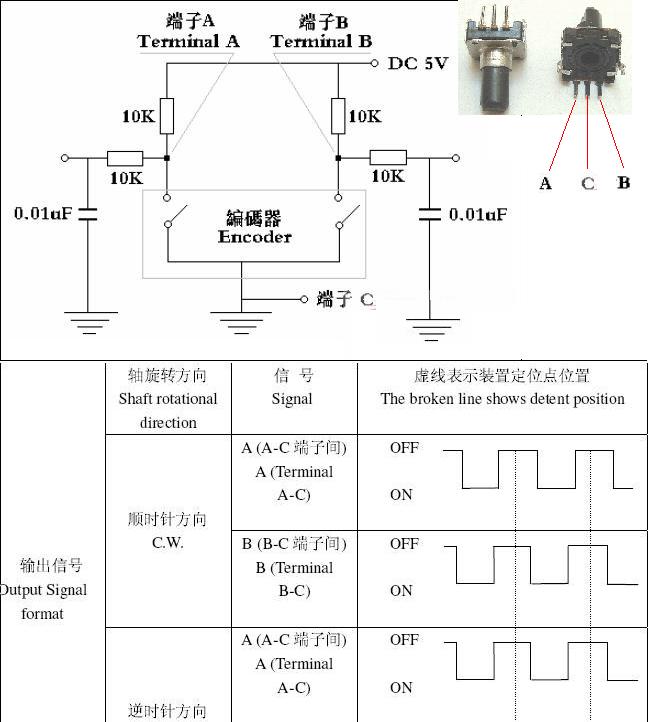

常用的編碼開關有3個輸出端口，如果A下跳沿時，B為低則表示順時鐘旋轉；如果A下跳沿時，B為高電平則表示逆時鐘旋轉。與CPU的連接方法：將A端口接CPU的外部中斷管腳（下跳沿觸發），將B端口接CPU的輸入IO。如下為編碼開關電路原理圖和輸出波形圖,供大家參考.
廣東升威電子專業生產編碼開關26年,編碼器行業率先通過TS16949 ISO9001 ISO14001認證,產品質量可靠,26年老牌編碼器廠家,生產及檢測設備先進,供貨無憂,找編碼開關廠家就找升威電子.
