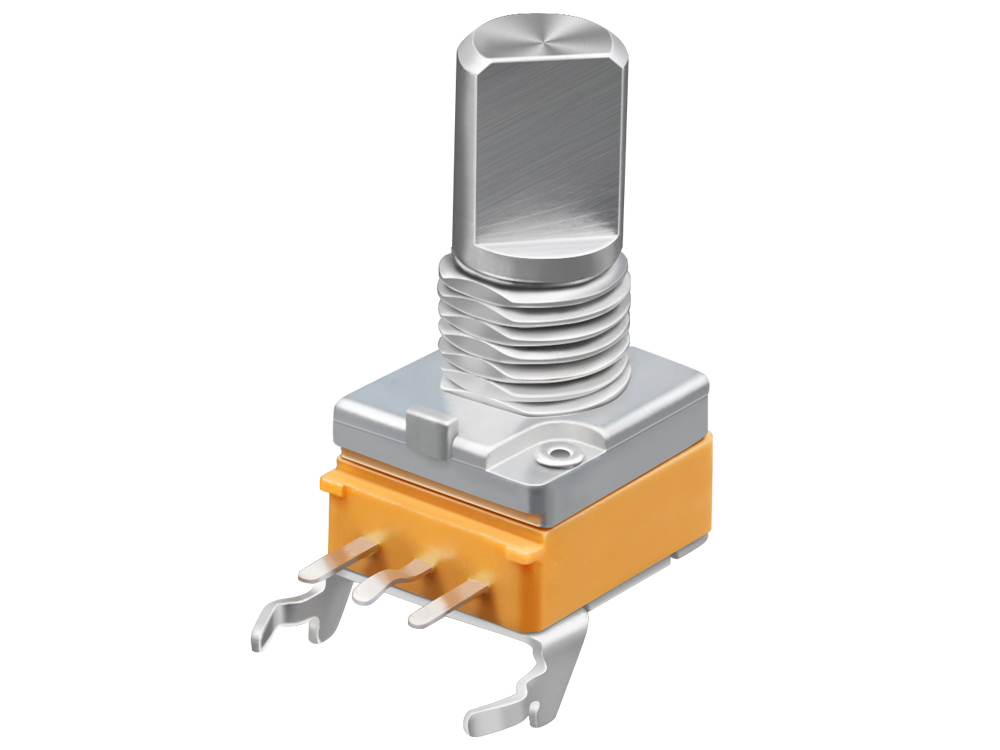

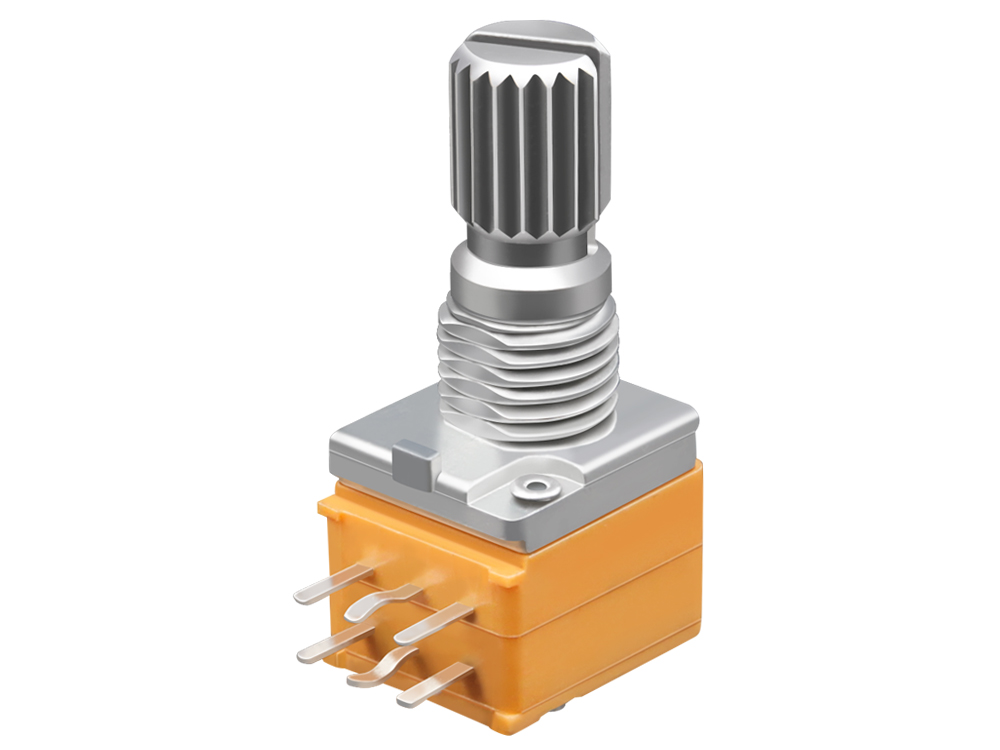

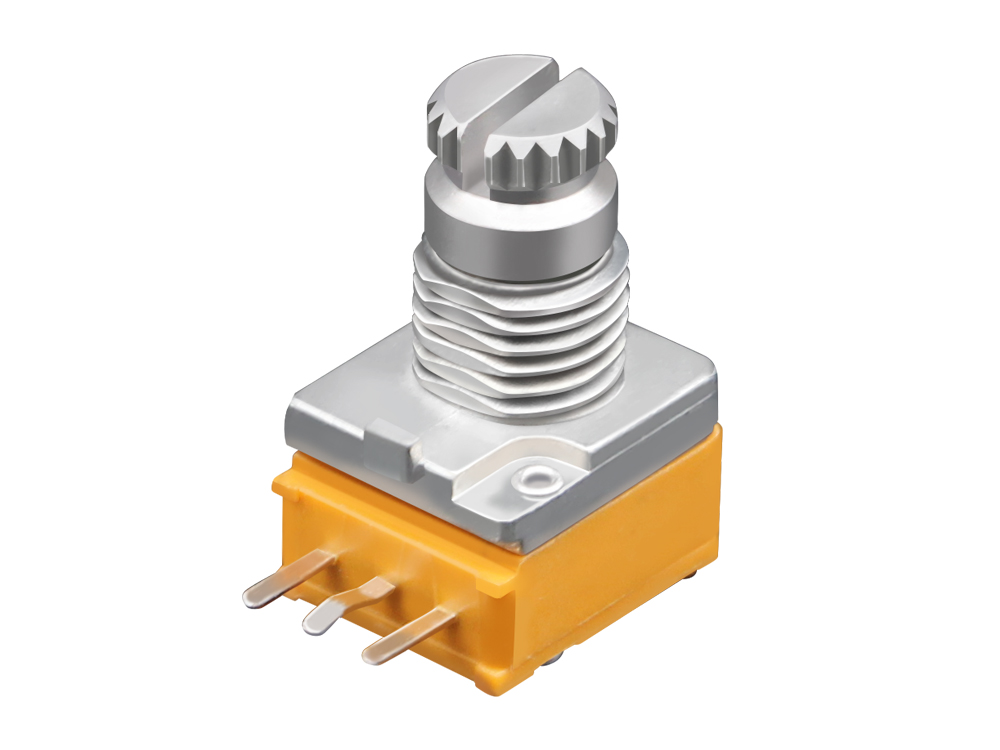

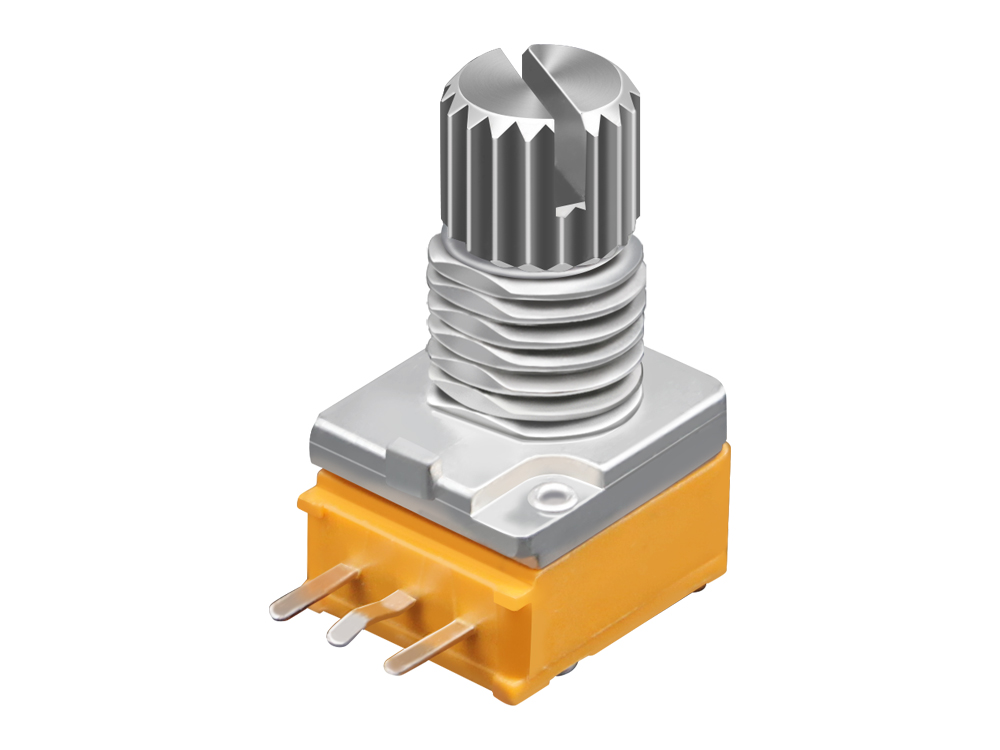

| 電位器型號： | RA09 |
| 名稱： | 旋轉式電位器 |
| 主要規格: | 外形尺寸：9.5mm； 總阻誤差：±20%； 全旋轉角度：300±10° 額定功率:0.05W； 工作溫度：-10°C~60°C； 使用壽命：10000次以上； |
| 產品特點： | 采用塑封式結構，可有效應對波峰焊，產品密封性好，可以帶定位，有帶按壓開關或旋轉開關，軸長及形狀可以調整，有多種安裝方式供選擇。 |
| 應用領域： | 該產品目前主要適用于多煤體音響、功放、對講機及其它電子設備上，還可使用家用電器、醫療設備上，主要功能為調節音量、調壓、調溫、調光等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：20~200gf.cm
2、Total mechanical rotation 全回轉角度：300±10°
3、Stop strength 止檔強度：≥3.5Kgf
4、Shaft Wobble 柄擺動 ：0.7*L/20mmp-p以下
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Power rating 額定功率: 0.05W
4、Insulation Resistance 絕緣電阻：50 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC1250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用壽命 10000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
